——记中国石油克拉玛依石化公司炼油第三联合车间员工谢辉

一个倒“几”形、巴掌大的钢板，外加四个螺栓的固定，解决装置因地基下陷，造成的管线支撑面悬空而产生的管线振动问题。创意的发明者来自中国石油克拉玛依石化公司炼油第三联合车间一名普通操作人员谢辉。

克石化地处准噶尔盆地西北缘特殊的地质地貌，较高的地下水位，加之管线集管处的承重压力，造成地基下陷，管线支撑面与地面之间出现不同程度的悬空，管线振动也由此产生。

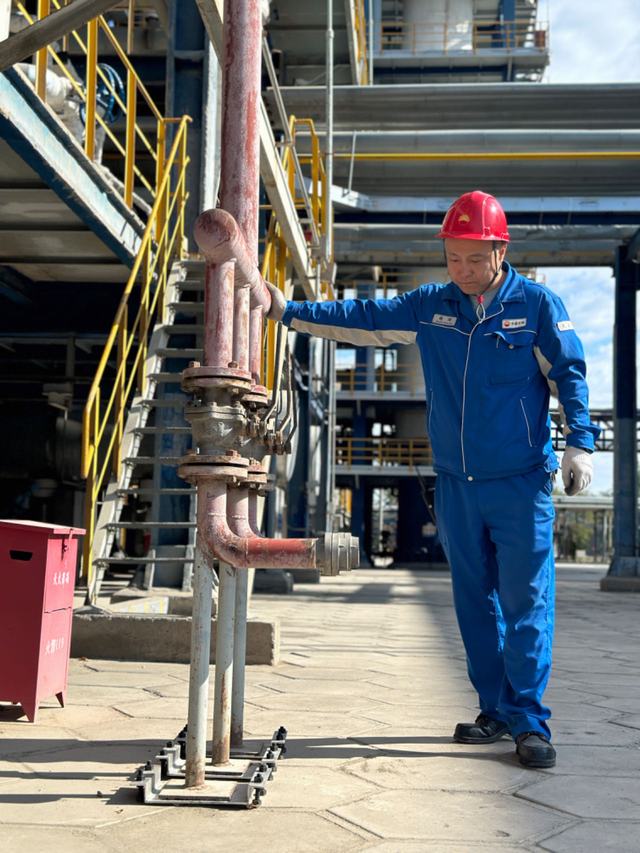

今年年初，谢辉巡检至II套异构加热炉区，发现进口瓦斯线管线的集合管处也出现同样的振动。管线内为瓦斯介质，一旦因长时振动，造成管线焊接处应力断裂、引发瓦斯泄漏，其后果可想而知。当看到悬空的瓦斯管线支撑面，谢辉隐隐担忧。回到操作室，谢辉随即在笔记本上画上草图。四个螺栓加一个倒“几”形，管线接触面则坐落到“几面”的横面上，螺栓如桌的四条腿穿过倒“几”形部件的四角，稳稳地支撑到地面，并可随着空隙大小从四个不同的角度做平衡调节。今年5月，第一个可调节支撑的“试验件”用在II套高压加氢炉区。一个从库房材料堆里“搜刮”而来拼焊出来的小部件，没想到却立竿见影，使管线纹丝不动，非常稳固。

8月初，20个可调节支撑补偿器加工成品件在II套高压加氢装置的氢气线、润滑油线、瓦斯线等重点关键部位安装试用。为了增大支撑的弹性调整能力，谢辉在螺栓与支撑面的下部，增加一个碟簧垫片，这是在最初实验件基础上的第三次改进。

在II套高压加氢装置产品出装置线区域，石脑油线支撑与地面的空隙处已有15公分左右的间隔。这处先后加垫过木头、扁铁、砖头、铁板的悬空，如今用调节支撑补偿器稳稳地将其固定。II套高压加氢装置高15米、直径2厘米的蒸汽凝结水管线，曾经如面条般“波动”的现象再也没有了。装置前，那一排三十多米高的消防竖管的振动也因调节补偿器的安装，彻底消失。
